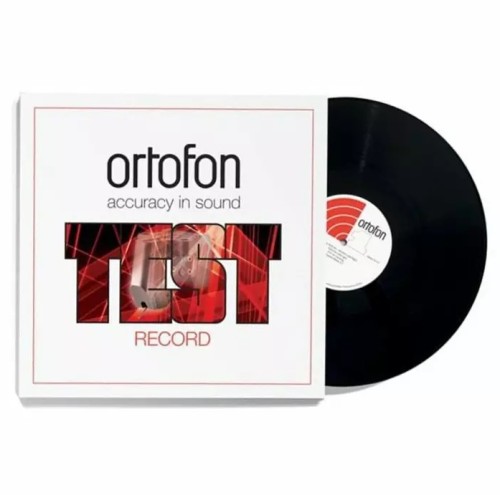

Ortofon Test Record - Płyta winylowa 12"

Nowa płyta testowa marki Ortofon ma za zadanie umożliwienie sprawdzenia systemu HiFi w najbardziej naturalnym otoczeniu audio czyli w twoim domu. Płyta zawiera specjalne sygnały testowe opracowane do analizy wydajności wkładki, a także jej interakcji z ramieniem i gramofonem.

Przed przetestowaniem wkładki sprawdź działanie systemu HiFi. Lewy głośnik należy podłączyć do lewego kanału wzmacniacza a prawy do prawego; oba głośniki powinny pracować w fazie i być optymalnie ustawione w pomieszczeniu. Zaleca się ustawienie głośności na umiarkowanym poziomie.

Zapoznaj się z instrukcjami obsługi gramofonu i ramienia, aby uzyskać informacje na temat prawidłowej instalacji i skalibrowania, wyreguluj ramię tak, aby było równoległe do powierzchni płyty, ustaw pionową siłę śledzenia i anty-skating zgodnie z zalecanymi wartościami w danych technicznych wkładki oraz wyreguluj przewieszenie igły.

Jak ustawić gramofon przed testem?

Dla poprawnego przeprowadzenia testu zaleca się zapoznanie z instrukcją gramofonu oraz ramienia, aby móc przeprowadzić prawidłową instalację i wyrównanie. Należy przede wszystkim dobrze wyregulować ramię, aby było równolegle ustawione do powierzchni płyty winylowej. Użytkownik również powinien ustawić Vertical Tracking Force (siłę nacisku) i Anti-Skating (siłę przeciwpoślizgową) zgodnie z zalecanymi danymi technicznymi wkładki.

Nowe precyzyjne tłoczenie 15 ścieżek płyty

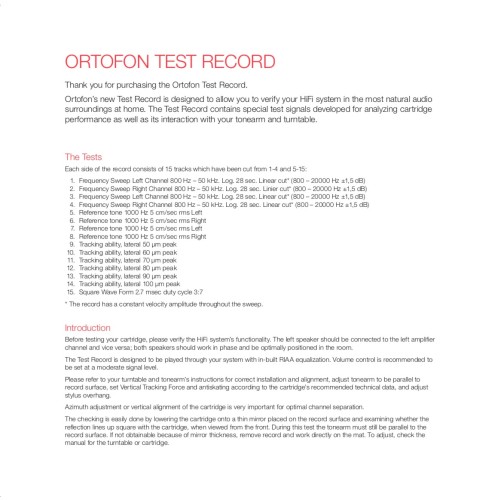

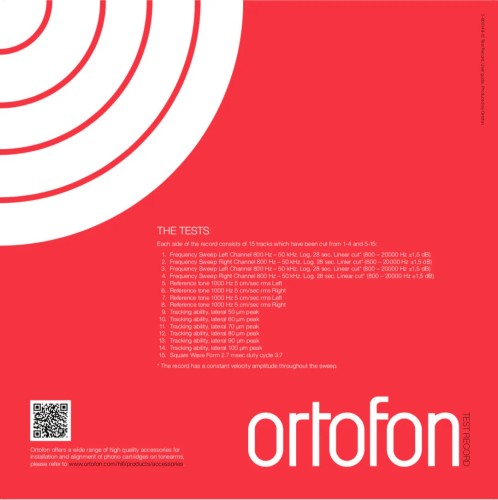

Każda strona płyty składa się z 15 ścieżek, które zostały wycięte w sekwencji 1-4 i 5-15:

Przemiatanie częstotliwości Lewy kanał 800 Hz - 50 kHz. Log. 28 sek. Cięcie liniowe * (800-20000 Hz ± 1,5 dB)
Przemiatanie częstotliwości kanał prawy 800 Hz - 50 kHz. Log. 28 sek. Cięcie liniowe * (800-20000 Hz ± 1,5 dB)
Przemiatanie częstotliwości Lewy kanał 800 Hz - 50 kHz. Log. 28 sek. Cięcie liniowe * (800-20000 Hz ± 1,5 dB)
Przemiatanie częstotliwości kanał prawy 800 Hz - 50 kHz. Log. 28 sek. Cięcie liniowe * (800-20000 Hz ± 1,5 dB)
Ton referencyjny 1000 Hz 5 cm / s rms Lewy kanał
Ton referencyjny 1000 Hz 5 cm / s rms Prawy kanał
Ton referencyjny 1000 Hz 5 cm / s rms Lewy kanał
Ton referencyjny 1000 Hz 5 cm / s rms Prawy kanał

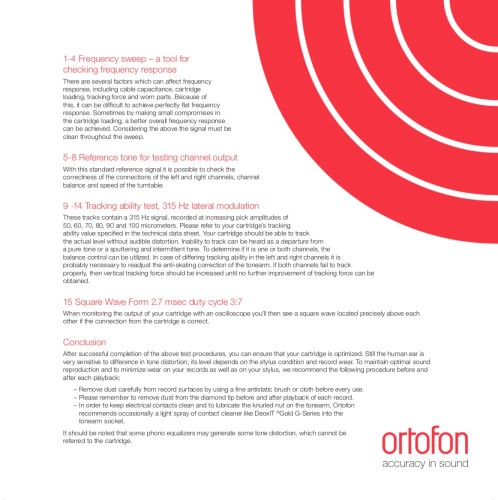

Zdolność śledzenia, boczna, szczytowo 50 μm
Zdolność śledzenia, boczna, szczytowo 60 μm
Zdolność śledzenia, boczna, szczytowo 70 μm
Zdolność śledzenia, boczna, szczytowo 80 μm
Zdolność śledzenia, boczna, szczytowo 90 μm
Zdolność śledzenia, boczna, szczytowo 100 μm
1Fala kwadratowa 2,7 msec w cyklu pracy 3: 7
